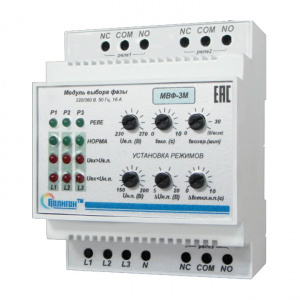

МВФ-3М модуль выбора фаз
Модуль выбора фаз МВФ-3М предназначен для использования в трехфазных сетях с нестабильным напряжением отдельных фаз при необходимости питания однофазных систем с заданными параметрами напряжения. Обеспечивает подключение однофазных потребителей к фазе, имеющей напряжение в пределах допуска, установленного пользователем.
|
Номинальное напряжение |
220/380 В; 50 Гц |
|
Коммутируемый ток контакта внутреннего реле (АС1 250 В) max |
16 А |
|
Габаритные размеры блока |
71 х 90 х 60 мм |
|
Масса, не более |
0,4кг |
|
Коммутируемый ток контакта внутреннего реле (АС1 250 В) max |
16 А |
|
Регулируемые настройки |
|
|
Верхний порог отключения реле «Uв.п.» min |
230 В |
|
Верхний порог отключения реле «Uв.п.» max |
270 В |
|
Гистерезис верхнего порога (нерегулируемый) |
5 В |
|
Нижний порог срабатывания реле «Uн.п.» min |
150 В |
|
Нижний порог срабатывания реле «Uн.п.» max |
200 В |
|
Временная задержка возврата на восстановившуюся фазу «t возвр.» min |
0 мин |
|
Временная задержка возврата на восстановившуюся фазу «t возвр.» max |
30 мин |
|
Временная задержка включения реле при переключении на фазу с номинальным напряжением «t вкл.» min |
0 с |
|
Временная задержка включения реле при переключении на фазу с номинальным напряжением «t вкл.» max |
10 с |
|
Временная задержка откл. выбранной фазы при срабатывании по нижнему порогу «t откл н.п.» min |
0 с |
|
Временная задержка откл. выбранной фазы при срабатывании по нижнему порогу «t откл н.п.» max |
10 с |
|
Гистерезис нижнего порога«DUн.п» min |
5 В |
Схема подключения МВФ-3М
Необходимо включать параллельно катушке пускателя искрогасящую цепочку R – 51 Ом 1Вт, С – 0,1 мкФ 630 В.
Внимание! Подключение цепей питания катушек контакторов и сигнальных цепей ( L1, L2, L3, N) к силовой сети производить отдельными проводами.
