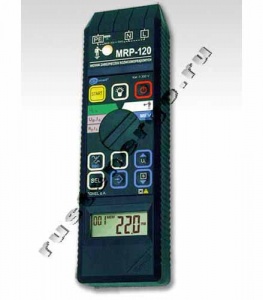

Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-120, предназначен для измерения параметров устройств защитного отключения (УЗО), срабатывающих от синусоидальных дифференциальных токов утечки (типа АС).
Измеритель MRP-120 является современным измерительным прибором высокого качества, простым и безопасным в обслуживании. Прибор MRP-120 служит для измерений, результаты которых описывают состояние защиты оборудования.
Основные характеристики MRP-120:
- измерение параметров отключения дифференциальных выключателей типа АС (тока и времени отключения УЗО);
- форма создаваемого тока - синусоидальная; возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
- измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
- выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для выключателей дифференциального тока селективного типа дополнительно 12,5 В;
- обеспечение защиты от превышения безопасного напряжения во время измерения;
- измерение напряжения сети;
- возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания;
- память результатов измерений (400 ячеек);
- передача данных в компьютер.
Основные технические характеристики MRP-120:
|
Сопротивление входное: Между зажимами L и N.........100 кОм
| ||||
|
Измерение напряжения переменного тока (UL-n) | ||||
|
Диапазон |
Разрешение |
Погрешность основная | ||
|
0...250 В |
1 В |
± (1% и. в. + 2 ед. мл. разряда) | ||
|
Измерение напряжения прикосновения (UB), отнесённого к номинальному дифференциальному току | ||||
|
Диапазон измерения: 10...50 В | ||||
|
Выбранный номинальный ток выключателя |
Диапазон отображения |
Разрешение |
Ток измерения |
Погрешность основная |
|
10 мА |
0...50 В |
0,1 В |
4 мА |
± (0...10% и. в. + 5 ед. мл. разряда) |
|
30 мА |
12 мА |
± (0...4% и. в. + 5 ед. мл. разряда) | ||
|
100 мА |
40 мА | |||
|
300 мА |
120 мА | |||
|
500 мА |
200 мА | |||
|
Измерение времени отключения УЗО (tA) Диапазон измерения согласно IEC 61557: от 0 мс...наибольшей отображённой величины | ||||
|
Тип выключателя |
Диапазон |
Разрешение |
Погрешность основная | |
|
Общего типа |
0...200 мс |
1 мс |
± (2% и. в. + 1 ед. мл. разряда) | |
|
Селективного |
0...500 мс | |||
|
Точность заданного дифференциального тока: 0...5% | ||||
|
Измерение тока отключения УЗО (IA) Диапазон измерения согласно IEC 61557:(0,3...1,0)IΔn | ||||
|
Выбранный номинальный ток выключателя |
Диапазон |
Разрешение |
Ток измерения |
Погрешность основная |
|
10 мА |
3,3...10 мА |
0,1 мА |
0,3 IΔn...1,0 IΔn |
± 5%IΔn |
|
30 мА |
9,0...30 мА | |||
|
100 мА |
33...100 мА |
1 мА | ||
|
300 мА |
90...300 мА | |||
|
500 мА |
150...500 мА | |||
|
Возможно начало измерения от положительного либо отрицательного полупериода вынужденного тока утечки Время протекания измерительного тока макс. 3200 мс | ||||
|
Измерение активного сопротивления заземляющего устройства (RE) | ||||
|
Выбранный номинальный ток выключателя |
Диапазон |
Разрешение |
Ток измерения |
Погрешность основная |
|
10 мА |
0,01 кОм...5,00 кОм |
0,01 кОм |
4 мА |
± (0%...+ 10% и. в. + 5 ед. мл. разряда) |
|
30 мА |
0,01 кОм...1,66 кОм |
12 мА |
± (0%...+ 10% и. в. + 3 ед. мл. разряда) | |
|
100 мА |
1 Ом...500 Ом |
1 Ом |
40 мА |
± (0%...+ 4% и. в. + 4 ед. мл. разряда) |
|
300 мА |
1 Ом...166 Ом |
120 мА | ||
|
500 мА |
1 Ом...100 Ом |
200 мА |
± (0%...+4% и. в. + 3 ед. мл. разряда) | |
Дополнительные технические характеристики MRP-120:
|
Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
|
Категория безопасности |
III 300 В согласно PN-EN 61010-1 |
|
Степень защиты корпуса согласно PN-EN 60529 |
IP40 |
|
Диапазон напряжения, при котором производится измерение УЗО |
187...250 В |
|
Номинальная частота сети |
50 Гц |
|
Питание измерителя |
два алкалиновых элемента питания LR6 (размер АА) |
|
Температура хранения |
- 20...+ 60°C |
|
Температура номинальная |
+ 20...+ 25°C |
|
Коэффициент температурный: |
- |
|
для напряжения прикосновения |
± (1% Uв + 1 е.м.р.) на каждые 10°C |
|
для измерения тока отключения |
0,5% IΔn на каждые 10°C |
|
Время до самовыключения |
120 секунд |
|
Дисплей |
жидкокристаллический, 3-х разрядный высотой 14 мм |
|
Стандарт качества |
разработка, проект и производство согласно ISO 9001 |
