Преобразователи Е846-М1 предназначены для линейного преобразования входного сигнала постоянного тока или напряжения постоянного тока от шунта в два унифицированных гальванически развязанных выходных сигнала постоянного тока.
Преобразователи Е846-М1 применяются для контроля текущего значения постоянного тока или напряжения постоянного тока в системах автоматического регулирования и управления объектов электроэнергетики, машиностроения, металлургической, нефтяной и других отраслей промышленности с передачей информации на приборы непосредственного отсчета или устройства визуального контроля.
Технические характеристики Е846:
|
Тип и модификация |
Диапазон измерения входного сигнала |
Диапазон изменения выходного сигнала | |
|
выход 1, мА |
выход 2, мА | ||
|
Е846/1-М1 |
± 5 мА |
± 5 |
± 5 |
|
Е846/2-М1 |
± 75 мВ |
± 5 |
± 5 |
|
Е846/3-М1 |
4...20 мА |
4...20 |
4...20 |
|
Пульсация, % |
0,4 |
|
Время установления, с |
0,5 |
|
Сопротивление нагрузки: |
|
|
- Е846-М1/1,2 |
0 - 3 |
|
- Е846 М1/3 |
0 - 0,5 |
|
Потребляемая мощность от источника питания, В·А |
7 |
|
Параметры источника питания: |
|
|
- напряжение, В |
220, 240 |
|
- частота, Гц |
49 - 61 |
|
Температура окружающей среды |
от -30 до +50 °С |
|
Относительная влажность, % |
от 30 до 80 |
|
Габаритные размеры, мм |
125×110×125 |
|
Масса, кг |
0,8 |

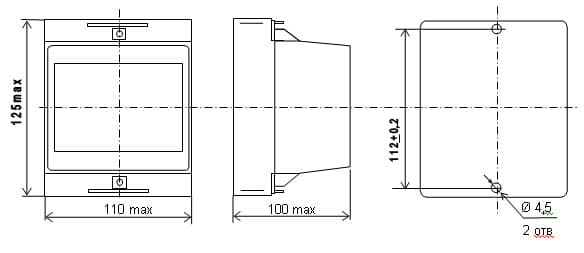

Габаритные установочные размеры Е846:

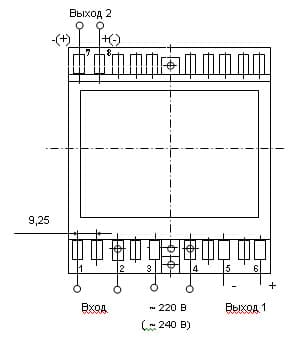

Схема подключения электрическая:
