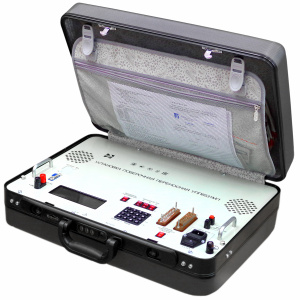

УПП8531М/1 Установка поверочная переносная

Установки поверочные переносные УПП8531М предназначены для поверки:

измерительных преобразователей активной (Р) и реактивной (Q) мощности трехфазных сетей переменного тока; преобразователей действующего значения синусоидального переменного тока и напряжения синусоидального переменного тока; показывающих цифровых и стрелочных приборов, предназначенных для измерения активной и реактивной мощности трехфазных и однофазных сетей переменного тока (ваттметров, варметров), силы переменного тока (амперметров), напряжения переменного тока(вольтметров); каналов телемеханики.

Установки предназначены для поверки приборов, имеющих пределы допускаемой основной приведенной погрешности, равные или более +-0,5 %, как в лабораторных условиях, так и на месте эксплуатации без снятия приборов со щитов, а также при настройке и приемо-сдаточных испытаниях при выпуске приборов из производства.

УПП8531М представляют собой выполненные в едином корпусе устройства, обеспечивающие задание входного сигнала для поверяемых измерительных приборов, приборов, каналов телемеханики и поверку преобразователей и приборов. Входные и выходные сигналы, основная приведенная погрешность поверяемых преобразователей, приборов, выраженная в процентах, отображаются на цифровом табло установки. Установки имеют внутренний источник с диапазонами изменений выходных сигналов, соответствующими диапазонам измерений входных сигналов поверяемых преобразователей и приборов.

Внутренний источник обеспечивает:

а) задание сигнала переменного тока, напряжения переменного тока и мощности однофазной сети на вход поверяемого преобразователя или прибора в зависимости от модификации;

б) задание сигнала переменного тока, напряжения переменного тока и мощности трёхфазной сети, угла сдвига фаз между токами и напряжениями в диапазоне от 0 до 360 ° через 30 ° на вход поверяемого преобразователя или прибора для УПП8531М/1, УПП8531М/2;

в) задание сигнала постоянного тока на вход поверяемого преобразователя, прибора, канала телемеханики для УПП8531М/1-УПП8531М/3.
