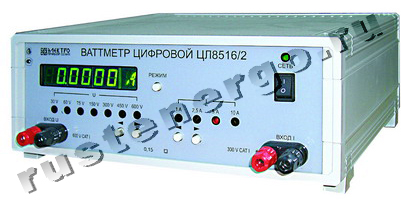

ЦЛ8516/1 Ваттметр переменного тока
+7 (495) 984-89-54 Пишите: info@rustenergo.ru
Ваттметры ЦЛ8516/1 предназначены для измерений среднеквадратического (действующего) значения силы переменного тока, среднеквадратического (действующего) значения напряжения переменного тока, активной мощности однофазного переменного тока.
Отображение измеряемых величин на табло ваттметра ЦЛ8516/1производится в единицах измеряемой величины: в амперах, вольтах, ваттах соответственно. Табло ваттметра имеет пять значащих разрядов и десятичную запятую. Режим переключения диапазонов измерений ваттметров – ручной. Для связи с компьютером ваттметры имеют встроенный интерфейс RS-232, который позволяет передавать измеренные значения сигналов в цифровом виде, а также осуществлять управление режимами работы ваттметров.
В ваттметрах обеспечивается гальваническое разделение измерительных цепей и цепи питания. Ваттметры применяются для поверки рабочих средств измерений – стрелочных и цифровых амперметров, вольтметров, ваттмеров с допускаемой основной приведенной погрешностью, равной или более +- 0,5 %.
Характеристики входных сигналов ЦЛ8516/1:
Основные данные:
|
Основная приведенная погрешность, %: - в режиме измерения напряжения или тока -в режиме измерения мощности |
+ 0,1 +0,15 |
|
Нормальная область частот входных сигналов, Гц |
45-55 |
|
Рабочая область частот входных сигналов, Гц |
55-500 |
|
Время установления рабочего режима – не более, ч |
0,5 |
|
Питание от сети переменного тока: -напряжение, В - частота, Гц |
220 50 |
|
Потребялемая мощность от источника питания – не более, В А |
10 |
|
Условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность при t - +30 °С, % |
От +10 до +35 75 |
|
Габаритные размеры, мм |
300 х 300 х 150 |
|
Масса – не более, кг |
3,0 |
